Эта статья будет изучить несколько методов для быстрого анализа прочности сварного соединения. Давайте начнем наше путешествие по лазерной сварке и лучшим практикам, применяемым в этой области. Оборудование Baison Laser.
Понимание лазерной сварки
эволюция лазерной сварки Благодаря этому стало возможным высокое качество. Теперь сварка — это процесс, при котором два металла соединяются вместе. с использованием высокой мощности и скорости сварки. В лазерная сварка, чтобы лазерный луч используется для объединения металлических частей с высокой скоростью сварки.

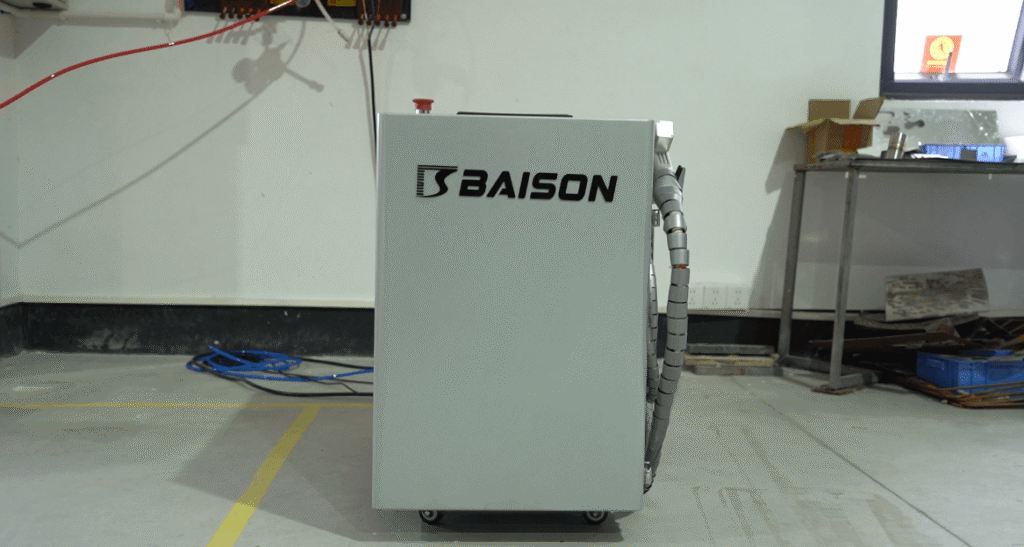

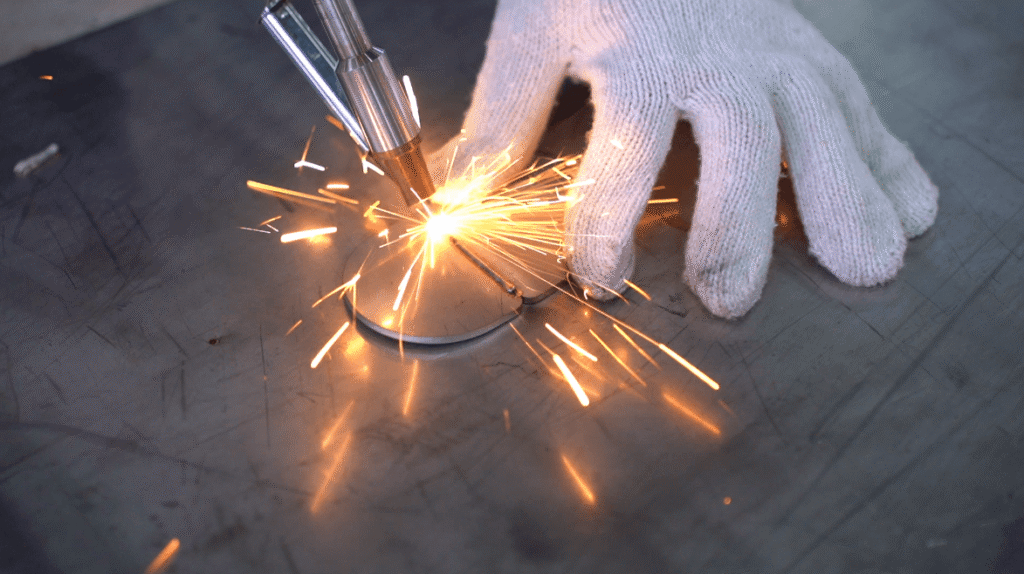

Здесь используется автономный лазерный сварочный аппарат для направить лазерный луч на металлБлагодаря высокой скорости сварки, точка контакта лазера плавится, и сварка происходит надежно. Лазерная сварка совершает революцию и оно добивается успехов. Лазерный луч часто создается с помощью лазерной сварки CO2 или сварки волоконным лазером.
В промышленных производственных линиях волоконная лазерная сварка в конечном итоге является балансирование на грани между максимальной скоростью и предельной точностью.Сварочные аппараты Baison с волоконным лазером предлагают выходную мощность в диапазоне от... 1 кВт до 40 кВтВ реальных условиях массового производства они умеют сваривать. Нержавеющая сталь толщиной 1 мм со скоростью до 80 мм/с, и достичь Глубокопроникающая высокоэффективная сварка on 5 мм углеродистая сталь со скоростью 15 мм/с.
Системы волоконно-лазерной сварки компании Baison в настоящее время широко используются по всему миру.—питание новая энергия (крышки батарейного отсека), премиальное оборудование (неполированные экспортные детали), и медицинские приборы (Сверхтонкие герметичные корпуса) для помощи производителям сократить расходы и повысить эффективность.
При проведении испытаний стыковых сварных швов по методу PQR, точное извлечение образца Это имеет решающее значение для соблюдения требований. На основе данных, полученных на производственных площадках, Лаборатория процесса Бейсона устанавливает строгие стандарты отбора проб для пластин толщиной 1–8 мм:
- Обрезка: Порез 50 мм с обоих концов тестовой пластины следует отбросить нестабильные зоны начала/остановки дуги.
- Планировка: В сегмент, прошедший неразрушающий контрольизвлечь образцы симметрично снаружи внутрь: Растяжение — Изгиб — Металлографический (центр) — Изгиб — Растяжение (всего 2 испытания на растяжение, 4 испытания на изгиб и 1 металлографическое исследование.).
Эта схема полностью обходит стороной Зона термического влияния (ЗТВ) помехи. При поддержке мощных лазеров компании Baison, Защита из высокочистого аргона 0.1–0.2 МПаа также прецизионную подачу проволоки, что подтверждают реальные испытания. 100% разрушение основного металлаДля производителей, придерживающихся высоких стандартов, это проверенная на практике схема это ключ к успешное прохождение квалификационного этапа с первой попытки..
Почему испытание прочности лазерных сварных швов имеет решающее значение
Лазерная сварка — это чрезвычайно эффективная и точная технология соединения металлов. что имеет ряд преимуществ, таких как низкая деформация, чтобы ограниченная зона теплового воздействия (ЗТВ)а также умение сваривать различные материалы. Однако, Качество и целостность сварных соединений со временем могут ухудшаться.Вот некоторые из причин, почему Лазерное тестирование прочности сварных швов имеет решающее значение..
- Вам будет приятно узнать, что это может обеспечить работоспособность суставов. выдерживать нагрузку без поломок.
- Используя эти тесты, вы сможете безошибочно выполнить следующее: проверить процесс лазерной сварки и определить, является ли это соответствует механическим характеристикам производственного процесса.
- С помощью сварочного теста вы можете внести корректировки в курс в процессе сварки.
- Вы можете продемонстрировать эффективность факторов процесса сварки, таких как скорость сварки, мощность лазерного луча при сварке, и т.д.
Различные типы сварных соединений
Существуют пять основных типов соединений лазерной сварки используется в промышленности:

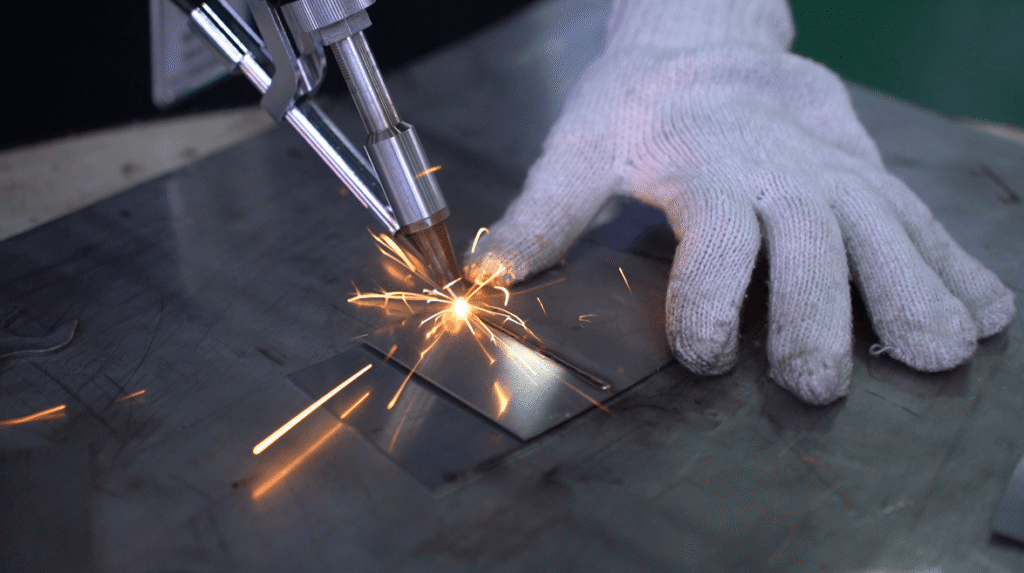

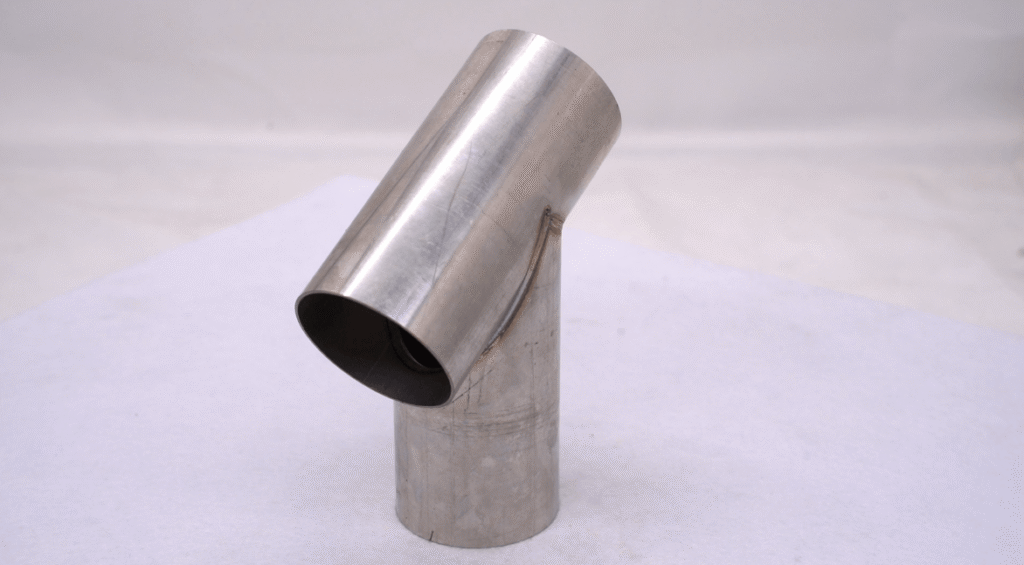

Тип 1 – Сварка стыкового соединения
После появления две металлические детали соединены вместеи их стороны сварены, а стыковое соединение формируется. Стыковые соединения обычно используются в сантехнические системы и может быть одиночным, двойным или множественным. Для лучшего понимания рассмотрим следующее: толщина и метод сварки.

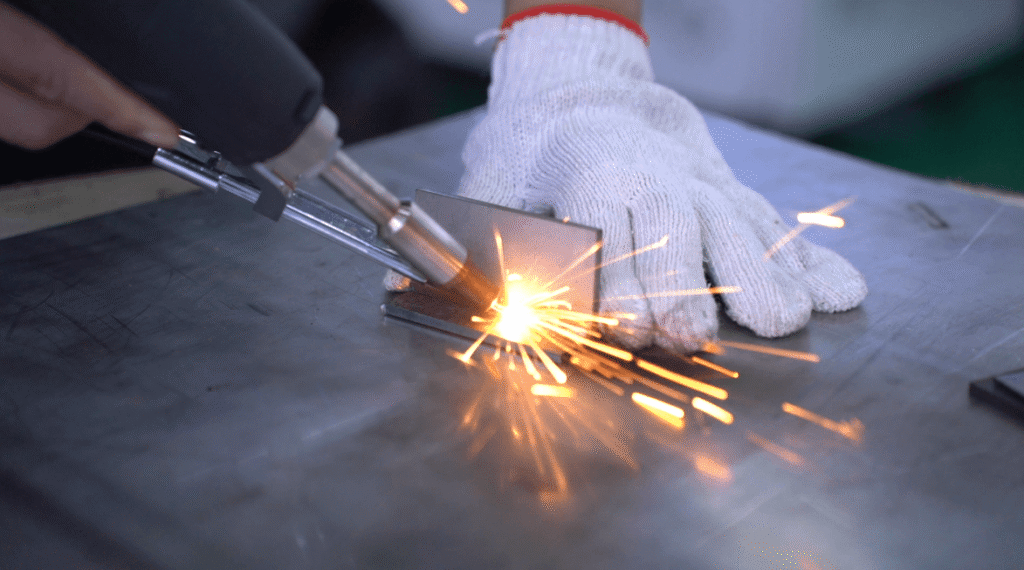

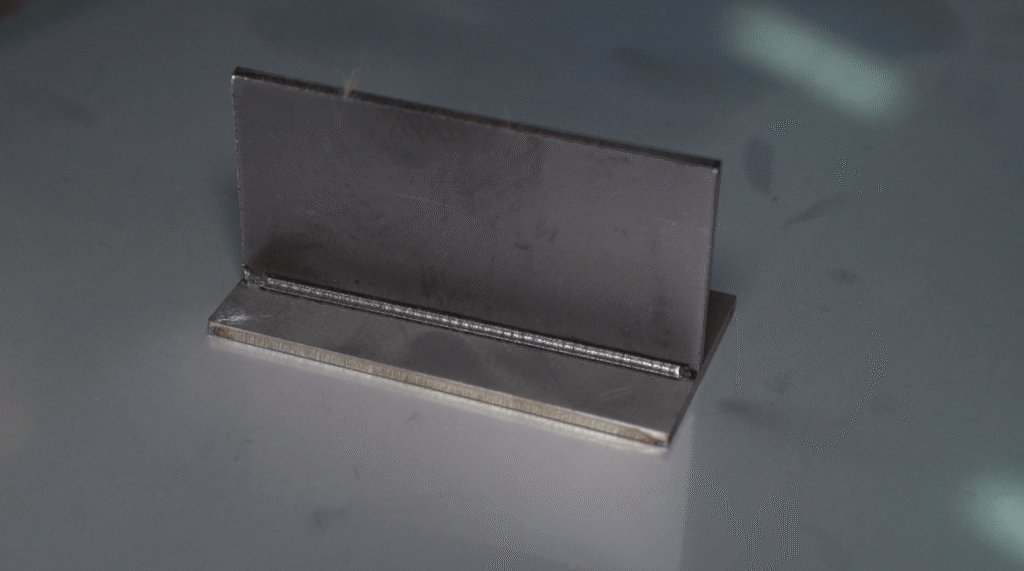

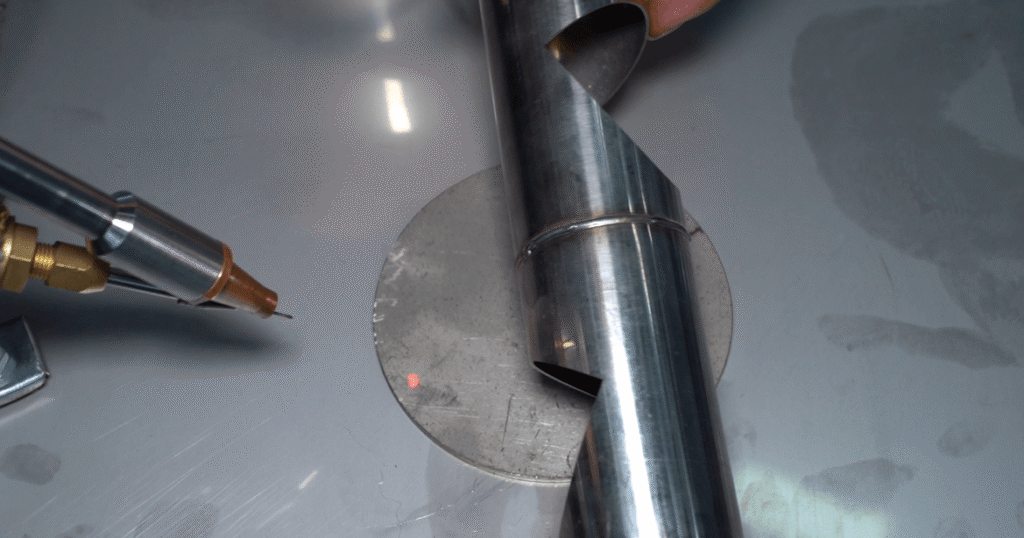

Тип 2 – Сварка тройника
A тройник образуется, когда один кусок металл перпендикулярен другому, что приводит к образованию Т-образная формаУчитывая структуру, он создается в процессе... Труба приваривается к опорной плите.Однако вы должны убедиться, что это так. эффективное проникновение в корень сварного шва.
Тип 3 – Сварка кромок
An краевое соединение Это разновидность лазерной сварки, при которой металлические детали соединяются вместе. их края ровныеи такие сварные швы широко используются в производство листового металлаЦель сварного шва — создать соединение с металлом. распределенное натяжение, способное выдерживать нагрузкуИменно это и происходит с кромочными соединениями.
Тип 4 – Сварка внахлестку
соединение внахлест Это еще один основной тип сварочного соединения (отличный от стыкового соединения). Две металлические детали располагаются в... перекрывающийся узорИх можно бесшовно сварить для создания безупречное лазерное сварное соединение.

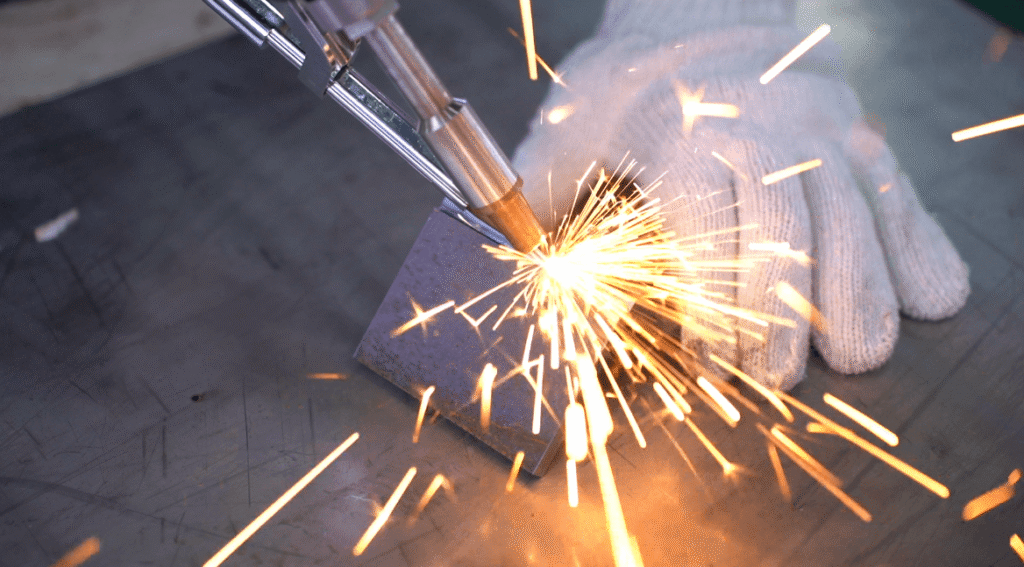

Тип 5 – Сварка угловых соединений
A угловое соединение Сварка похожа на сварку Т-образных соединений, но отличается расположением металла. Единственное отличие заключается в том, что металл сваривается в определенном направлении. L-образная форма в углуОни чаще всего используются в производстве рамки, металлические коробки, И так далее.
Это одни из наиболее распространенных соединений лазерной сварки. Выбор типа подключения определяется такими критериями, как металл шва, необходимая прочность, метод сварки такие, как метод лазерной сваркии т. д. При этом каждый сустав имеет свой собственные преимущества и недостаткиДля обеспечения прочных и долговечных сварных соединений необходимо выбрать наиболее подходящий тип.
Почему многие производители сталкиваются с этой проблемой? Растрескивание под воздействием высоких температур в угловых и нахлесточных лазерных соединениях или неполное проплавление в стыковых сварных швах Даже с незначительными зазорами? Виновником является... Отсутствие точного контроля над распределением энергии и защитным газом..Бейсон обходит стороной теоретические рассуждения.Доставка подтвержденные результаты промышленных лабораторных исследований:
- Устранение зазоров при сборке: Решать прогорание в стыковых соединениях тонких листовБейсон использует Технология сварки с качанием для расширения зоны покрытия. В сочетании с прецизионной подачей проволоки это легко позволяет достичь следующих результатов. односторонняя сварка с двухсторонним формированием при подгонке зазоры до 1.5 мм.
- Контроль разбрызгивания и экранирования: Для пакетов пластины средней толщиныСтандарт Бейсона Система смешивания газов серии MAP Это ключевой момент. Точное смешивание защитных газов подавляет разбрызгивание и оптимизирует металлургию сварного шва. На практике испытания нержавеющей стали толщиной 3 мм (Параметры: Мощность 2 кВт, скорость 1.1 м/мин, расход газа 15 л/мин.), система обеспечивала гладкие сварные швы с отсутствие подрезов или пористости.
В конечном счете, Компания Baison повышает общую эффективность обработки более чем на 30%.Для производителей, стремящихся получить высокодоходные контракты, это особенно актуально. «Без полировки, за один проход» исполнение истинно снижение затрат и повышение эффективности.
Факторы, влияющие на прочность сварного шва
Равномерность лазерной сварки по длине основного металла. обеспечивает качественную лазерную сваркуСледовательно, если какой-либо фактор будет упущен, качество пострадает. Вот некоторые факторы, которые... влияние лазерной сварки на прочность сварного шва:
- качество сварных швов в металлических материалах обеспечивает долговечность сварных швовПоэтому вам необходимо проверить качество материала и толщина основного материала для повышения прочности сварки. Также необходимо обратить внимание на концентрация напряжения на суставах определить эффективность конструкции на свариваемость.
- параметры процесса, используемые для лазерной сварки играют важную роль. Если вы используете другой метод сварки для разные недрагоценные металлыЭто может повлиять на свариваемость. В случае, если у вас есть высокопрочная сталь, вы можете использовать плазменная дуговая сварка для предотвращения перегрева.
- Для достижения эффективных результатов используйте источник высокой мощности для мощного лазерного луча. Вы также можете включить защитный газ для защиты места лазерной сварки от внешних загрязнений. Однако сварочный металл всегда следует хранить в герметичном месте. свободное состояние сжатия и расширения на протяжении всего процесса лазерной сварки.
- Скорость сварки оказывает прямое влияние на общее качество сварного шва и зона термического влияния (ЗТВ)В результате, при лазерной сварке необходимо убедиться, что Скорость и мощность лазерного луча идеально сбалансированы.Еще один важный фактор, который следует учитывать для правильного выполнения работы. Распределение энергии и концентрация тепла контролирует фокус и размер пятна лазерного луча.
- Бывают случаи, когда материал обладает коррозионными свойствами, в этом случае необходимо обеспечить... устойчивость к коррозии при работе в таких средах. Однако мы настаиваем на проведении тесты контроля качества чтобы обеспечить долговечность лазерных сварных соединений.
В промышленной переработке, прочность лазерной сварки Это зависит от точного согласования мощности, скорости и потока газа. Испытания в лаборатории Baison Process Laboratory показывают, что при обработке углеродистая и нержавеющая сталь 1–8 мм, сохраняя Подача защитного газа строго на уровне 12–20 л/мин. с скорость сварки 15–25 мм/с сужает Зона термического воздействия (ЗТВ) составляет всего 1/5 от зоны термического воздействия при традиционной дуговой сварке.. Для алюминиевые сплавы, переключившись на Высокопоточная защита из чистого аргона со скоростью потока 20–25 л/мин. не требуется.
Проверка микротвердости раскрывает исключительно плавный переход градиента твердости между зоной сварки Бейсона и основным металлом, в частности плотно упакованные, мелкозернистые микрокристаллические зерна. Этот точный контроль энергии полностью исключает риск хрупкого разрушения в условиях работы с высоким уровнем стресса, предоставляя производителям возможность Ключевое техническое преимущество, необходимое для заключения контрактов высокого уровня..
6 способов оценить прочность лазерных соединений
В связи с увеличением объёма погрузочно-разгрузочных работ, это стало крайне важным. проверить прочность лазерной сварки во всех производственных процессах путем обеспечения того, чтобы Все параметры лазерной сварки соблюдены., Вот шесть тестов это может указать вам лучший путь:
1. Испытание на растяжение
Тест на растяжку выполняется в исходном состоянии для проверить характеристики сварного шваЭто делается для определения лучший присадочный металл для применения в лазерной сварке. Для проверки нагружается и растягивается демонстрационный образец точно таких же размеров. прочность на растяжениеh и пластичность сварного шва.
После испытания отображается предел прочности на растяжение. Производители проводят испытания на прочность на растяжение.процедуры в соответствии с специфические требования к пластинам из основного металла.
Испытания на растяжение можно проводить различными способами. Во-первых, вы можете разъединить лазерный шов пока не достигнет предел прочностиВо-вторых, вы можете поместите его в ножницы до тех пор, пока не достигнет критической точки разрушения. Вы также можете сделать следующее: испытание на сжатие для проверки прочности на растяжение лазерного сварного шва.
2. Испытание на изгиб
испытание на изгиб обычно это делается в стыковые сварные соединения где пластичность и сопротивление растрескиванию Оцениваются качества лазерной сварки. Процесс заключается в следующем: простой и качественныйПоэтому вы можете проводить его либо под руководством инструктора, либо самостоятельно. К распространенным испытаниям на изгиб относятся следующие: испытание на изгиб с направляющей и тест на боковой изгиб.
3. Испытание микротвердости
В этом тесте проводится углубленная оценка сварных соединений. Вы сможете получить знания о... микроструктура и механические свойства сварных швов в микроскопический уровеньПри образовании соединения тепло локализуется, и... зона термического влияния (ЗТВ) Образуется рядом со сварным швом. Именно здесь испытание на микротвердость помогает. Он проверяет наличие вариации внутри зоны термического воздействия и определяет, есть ли какая-либо вероятность растрескивание или снижение прочности.
4. Усталостные испытания
В обрабатывающей промышленности существует цикл многократная погрузка и разгрузка объектовЕсть вероятность, что когда вы...повторить цикл, ваш сустав or объект может разбиться на части А это может стоить вам денег и времени. Вот почему испытание на усталость важно, чтобы вы провели избежать любых потенциальных сбоев в будущемНепосредственная цель этого тестирования — выявить Предел прочности лазерного сварного шва.
Результат основан на количество циклов нагрузки Компонент может выдержать испытание временем. Процесс прост; все, что вам нужно сделать, это получить образец идентичен сварному швуПосле этого необходимо загрузить материал и выполнить... цикл погрузки и разгрузкиДля каждого сварного шва существуют разные технические характеристики или параметры веса, поэтому их необходимо учитывать перед началом работ. продолжение тестирования.
Необходимо продолжать цикл испытаний на усталость до тех пор, пока не будет достигнут надлежащий результат. Кривая зависимости напряжения от срока службы (SN) и предел выносливости сустава.
5. Оценка воздействия
Испытание на удар поможет вам определить прочность и стойкость материала, который вы планируете использовать для лазерной сварки. Бывают случаи, когда ваш объект может подвергаться воздействию внешних силИ, к вашему удивлению, оно осталось целым. К счастью, этому способствует положительный результат. оценка воздействияОно способно выдержать эту нагрузку, а другие выйдут из строя. Проще говоря, главная задача — проверить способность материала поглощать энергию во избежание любых будущих сбоев.
Изучение каждого теста — задача не из легких, но вы должны знать, что... испытание на удар делится на две категории: Испытание на удар по Шарпи и Испытание на удар по ИзодуОбразец помещается в маятниковая машинаи маятник сбрасывается с заданной высоты во время Испытание на удар по ШарпиИсход определяется количество энергии, высвободившейся после ударакоторый используется в качестве показателя прочности.
В Испытание на удар по ИзодуС другой стороны, образец хранится в вертикальная позаи маятник ударяется о... противоположная сторона, В этом случае поглощенная энергия представляет собой коэффициент прочности при лазерной сварке.
6. Неразрушающий контроль (НК)
Сварные компоненты имеют приоритет в неразрушающий контрольони есть не пострадал, и качество лазерной сварки Также проводится оценка. Главная цель этой процедуры — обнаружить любые дефекты а также для оценки качество сварки.
Для эффективного проведения этого контроля используются различные методы неразрушающего контроля. Они называются... визуальный осмотр, рентгенографический контроль (РТ), ультразвуковой контроль (УЗК). ультразвуковой контроль с фазированной решеткой (ПАУТ), магнитопорошковое тестирование (МТ) и т. д. Если объединить некоторые методы неразрушающего контроля, можно получить следующие результаты. дополнительные благоприятные ответы.
В промышленной оценке качества лазерной сварки конечным критерием для инженеров-техников является достижение... 100% разрушение основного металла, подтверждая качество сварного шва Металлургическая прочность превосходит прочность самого сырья..
Для решения общеотраслевой проблемы горячее растрескивание и усталостное разрушение Оборудование Baison изготавливается из высокопрочной стали и алюминия с использованием различных материалов. Динамический контроль положения фокуса и размера пятна на микронном уровнеВ сочетании с оптимизированным Изменение траектории движения инструмента для уточнения структуры зерна.Компания Baison повысила... усталостная долговечность компонентов, работающих в условиях переменных нагрузок—например, стрелы кранов — посредством за% 25Для производителей, стремящихся к выполнению высококачественных экспортных заказов или контрактов на производство продукции автомобильного класса, способность стабильно проходить жесткие разрушающие испытания является решающим фактором. обеспечить получение квалификации поставщика первого уровня.
Передовой опыт проверки прочности сварных швов
Есть несколько ключевые моменты Следует учитывать, если вы хотите следовать передовым методам надлежащего тестирования прочности сварных швов. Эти методы следующие:
1. Стандартизация и документация
Начало любого теста — самое подходящее время. решающий этап А если вы хотите провести структурированное тестирование, то вы должны следовать следующим правилам: отраслевые стандарты и руководства, Такие, как стандарты AWS or Руководство ИСО. Сосредоточьтесь на документировании процедур и условий испытаний.
2. Воспроизводимые условия тестирования.
Вы должны поддерживать стабильные и контролируемые условия тестирования, включая калибровка температуры, влажности и оборудования. Следующий шаг - выберите соответствующие методы тестирования на основе тип сварки и необходимая информация (например, прочность на растяжение, изгиб, сдвиг, твердость).
3. Разрушительный и неразрушающий контроль
Ты можешь выбрать неразрушающие методы контроля , такие как ультразвуковое или рентгенографическое исследование при необходимости. Другой метод — это метод разрушающего тестированияОн используется в случаях, требующих оценка предельной прочности.
4. Выравнивание образца
Убедитесь, что Образцы правильно выровнены относительно приложенных сил. чтобы избежать возникновения изгибающих или сдвиговых сил. После этого сосредоточьтесь на настройка среды тестирования. Воссоздайте реальные условия во время тестирования для имитации условий эксплуатации. Всегда. учитывать экстремальные условия для получения оптимальных результатов.
5. Регистрация и анализ данных
Зафиксируйте кривые зависимости нагрузки от смещения, а также виды разрушений.а также любые отклонения от ожидаемого поведения. Проанализируйте данные для определения соответствующих параметров. (например, предел текучести, предел прочности). Следовать установленные процедуры сваркивключая такие параметры, как подвод тепла, технология и наполнитель. Поддерживать точный контроль над процессом сварки.
6. Статистический анализ
Используйте статистический анализ для множественных тестов или пакетных оценок понимать Распределение и изменчивость прочности сварных швов. Вы также должны При проведении разрушающих испытаний необходимо соблюдать протоколы безопасности.особенно при воздействии высоких сил или давления. Обеспечьте надлежащее... средства индивидуальной защиты (СИЗ).
7. Послетестовое обследование
Исследуйте образцы с повреждениями. для выявления вид отказа и любые признаки дефектов, Такие, как отсутствие сплавления, пористости или трещин. Подготовьте подробные отчеты о тестировании.включая подробную информацию о методах испытаний, результатах, наблюдениях и выводах. Четко указывайте значения прочности сварного шва. и их последствия для пригодности компонента к использованию по назначениюИспользуйте результаты тестов для информирование об улучшении процессов и мерах контроля качества, стремясь к стабильные, прочные и надежные сварные швы.
Часто задаваемые вопросы (FAQ)
В1: Почему выборка должна быть строго симметричной?
A: Для устранения внезапных концентраций стресса. Планировка «Растяжение — Изгиб — Металлографический — Изгиб — Растяжение» гарантирует, что каждый образец действительно отражает качество сварного шва.
В2: Как следует разрезать образцы, чтобы сохранить данные о прочности?
A: Используйте холодную обработку, например Проволока EDMТермическая резка (пламенем/плазмой) создает вторичную зону термического воздействия (ЗТВ), которая искажает результаты испытаний на растяжение.
В3: Что делать, если испытания на растяжение по-прежнему не приводят к разрушению основного металла?
A: В специализированных материалах под воздействием лазеров легко образуются микродефекты. Для некоторых сплавов требуется точная настройка в зависимости от условий окружающей среды. [Нажмите здесь для получения индивидуального решения] получить индивидуальную настройку параметров от инженера компании Baison.
Вопрос 4: Можно ли обойтись без обрезки 50 мм с обоих концов тестовой пластины?
A: Абсолютно нет. Концы длиной 50 мм... нестабильные зоны запуска/остановки лазера Склонны к несращению и пористости. Их необходимо удалить, чтобы гарантировать 100% соответствие требованиям.
В5: Как компания Baison обеспечивает нулевую пористость в центральном металлографическом образце?

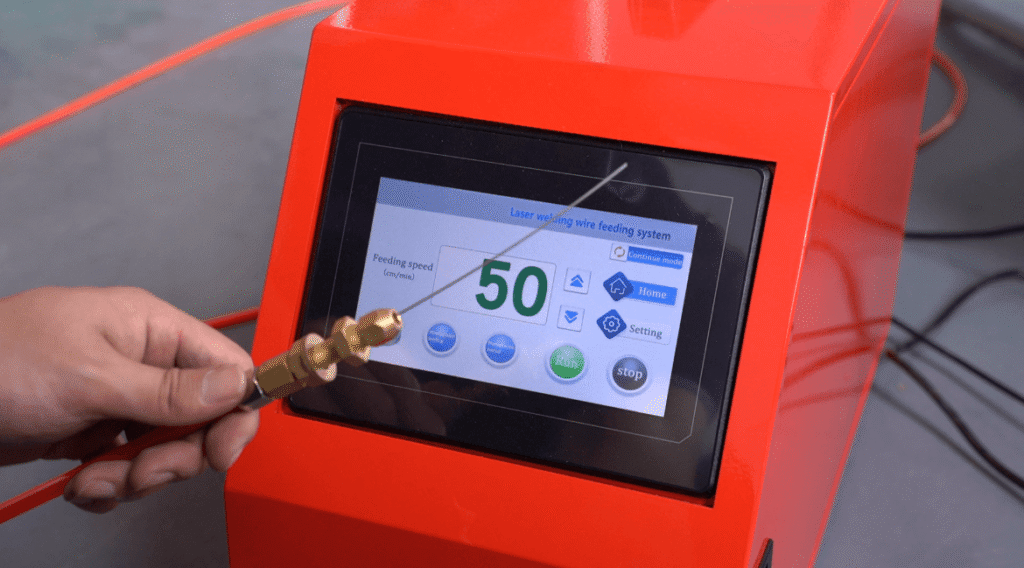

A: Бейсон сочетает в себе Интеллектуальная поворотная головка с прецизионной подачей проволоки.Непрерывная подача газа под давлением 0.1–0.2 МПа перемешивает расплавленный металл, удаляя газы и обеспечивая плотную, беспористую зернистую структуру.
Пришло время подвести итоги!
глоссарий испытаний на прочность сварных швов Всё подробно объяснено, чтобы вам было проще. Вот как это выглядит: Неразрушающий контроль, лазерная оценка прочности соединений на растяжение, испытания на усталость.и т. д. Это некоторые из хорошо известных тестов для оценить силуf лазерного сварного шва.
Изучите их подробно и поймите, как они помогают в устранение любых будущих сбоев заранееРезультаты многообещающие и могут помочь вам миллионом способов. до сварки и после сваркисессии.
Давайте начнем с качественной лазерной сварки прямо сейчас!
Вы уже начали работу над своим следующим сварочным проектом и хотите проверить прочность своих сварных лазером соединений? Байсон Лазер это идеальное решение для вас. Мы предоставляем индивидуальные решения в соответствии с вашими конкретными требованиями. Свяжитесь с нами сейчас, и наша профессиональная команда поможет вам без каких-либо компромиссов. Свяжитесь с нами прямо сейчас, чтобы узнать финансовые предложение.
